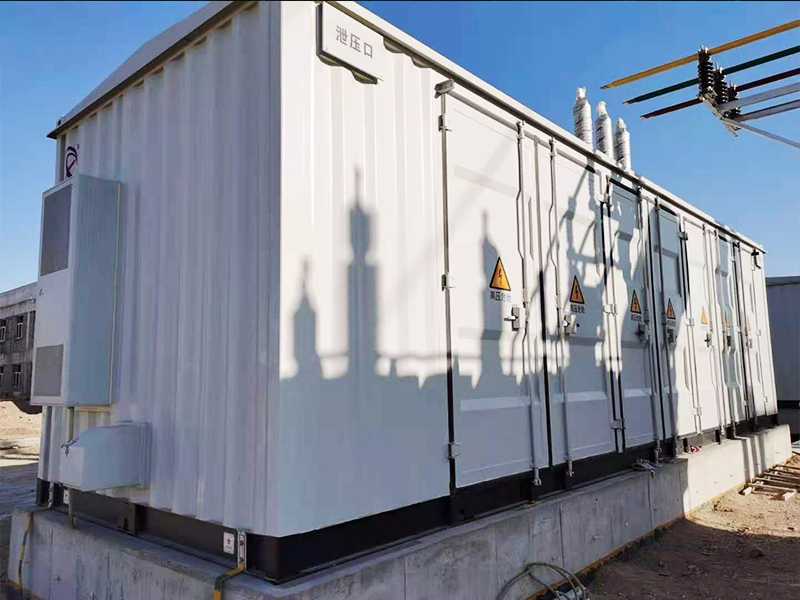

10kV预制舱

咨询热线:18851536588

10kV模块化预制舱是按照电压的不同等级划分的，10kV箱式变电站已在工程中得到广泛应用。港湾电气设计10kV预制仓按照标准化设计、工厂化加工、模块化建设、机械化施工的建设原则，

产品介绍

10kV模块化预制舱是按照电压的不同等级划分的，10kV箱式变电站已在工程中得到广泛应用。港湾电气设计10kV预制仓按照“标准化设计、工厂化加工、模块化建设、机械化施工”的建设原则，将变压器、多回路高压开关系统、无功补偿装置、绝缘母线、变电站综合自动化系统、通讯、远动、计量及直流电源等电气单元，按照系统性、安全性、可靠性、易维护、一体化的原则集成安装在一个隔热、防火、防盗、防潮、防小动物，五面通风、全封闭、可移动的钢结构箱体内。适用于城市、农村集成变电站中小型变（配）电站，厂矿企业变电站的建设及改造。因其深入负荷中心，减小供电半径，提高供电质量，特别适合用于城市配电网改造，被誉为“21 世纪变电站建设的目标模式”。符合国家电网公司标准、新农村电气化标准体系和电气化实施纲要。

产品特点：

  本产品设计采用上下送排风结构系统，内部增加活性高密度防尘装置，双排风系统便于电力电子设备防尘、通风、散热等保护措施。箱体底部采用防滑花纹板加铺防静电地胶，保护内部产品。装修采用高密度岩棉净化板，增强内部保温和隔热效果，保证设备在高低温度环境中正常运转，并且防火等级达国家标准B1级，整体内部整洁美观大方，内部配设双应急照明措施和消防器具。强度高、密封强、耐腐蚀、耐酸碱、耐候、高寿命。

产品分类：

  港湾电气根据舱体数量的不同分为：单体预制舱和组合式预制舱

单体预制舱

     根据配送式智能变电站建设的要求，结合《超限运输车辆行驶公路管理规定》，预制舱主要分为Ⅰ型、Ⅱ型、Ⅲ型。

  GWAN-Ⅰ型预制舱：长×宽×高6200mm×2800mm×3133mm（外部尺寸）

  GWAN-Ⅱ型预制舱：长×宽×高9200mm×2800mm×3133mm（外部尺寸）

  GWAN-Ⅲ型预制舱：长×宽×高12200mm×2800mm×3133mm（外部尺寸）

组合预制舱

  组合预制舱由2个同型号的单体预制舱拼接而成，舱体内部和外部要求同预制舱。

  GWAN-Ⅰ型预制组合舱：长×宽×高6200mm×5600mm×3133mm（外部尺寸）

  GWAN-Ⅱ型预制组合舱：长×宽×高9200mm×5600mm×3133mm（外部尺寸）

  GWAN-Ⅲ型预制组合舱：长×宽×高12200mm×5600mm×3133mm（外部尺寸）

  注：（运输时，需将拼接好的组合预制舱拆分成两个独立的预制舱运输至现场，在现场再次拼接）

产品配置：

通用照明设备	消防设施	安防监控系统	5G无线传输	逃生指示
应急照明设备	工业空调	温湿度控制	烟感探测器	震动传感器
火灾报警装置	通风设施	电压插座	避雷装置	SF6绝缘气体装置
主变保护屏	智能辅助系统屏	直流馈线屏	主变测控屏	自动跟踪补偿消弧装置
公用测控屏	GPS对时屏	数据通信屏	五防锁具	高压开关控制屏柜
防静电实木地板	无功动态补偿装置	微机线路保护测控装置	其他定制设备	......

产品服务：

  1) 根据客户提供的图纸和相关的技术要求，公司安排专业技术人员与客户对接给出制造方案。制造方案得到客户认可后，我公司对设备进行报价，客户满意后签订合同。

  2) 签订合同后，客户可以实地到我公司现场考察，考察合格后，按照签订的合同履行。

  3) 产品生产过程中，公司采用文字、图片、视频的方式向客户汇报产品的制造进度。产品制造完成并检验合格后，我公司配合客户做好产品运输服务。

  4) 可根据用户的要求到项目现场安装施工，在施工的过程中对技术人员进行相关的培训。

  5) 公司通过电话、邮件、远程视频的方式对产品后期的使用状况进行全程跟踪服务，如果出现问题，我公司将会第一时间提供解决方案，给客户最满意的服务。

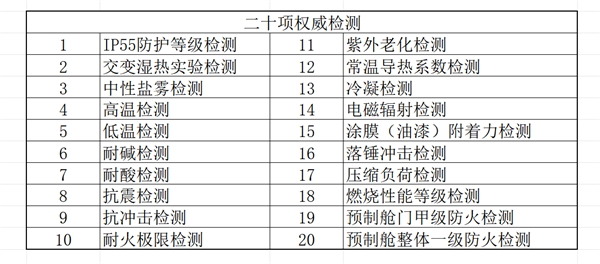

产品资质

   10kV预制舱(图1)
